由高強度的金屬鏈節組成,且具有一定的柔韌性和強度。
有通用式和滾珠式兩種。
通過液壓或其他控制系統,改變主動輪和從動輪的直徑大小,使得鏈條在滑輪上的位置發生變化,從而改變傳動比,實現連續可變的變速功能。
相比傳統的齒輪傳動鏈條,無極變速鏈能夠?qū)崿F(xiàn)更平滑、連續的變速過程,避免了換擋時的頓挫感,提供了更舒適的駕駛體驗或設備運行感受。
鏈輪需進行定制,請咨詢隆德技術人員。
產品主要應用在汽車的無極變速系統中。
此外,在一些工業設備、農業機械和工程機械中,也會使用到基于無級變速鏈的無級變速機構。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

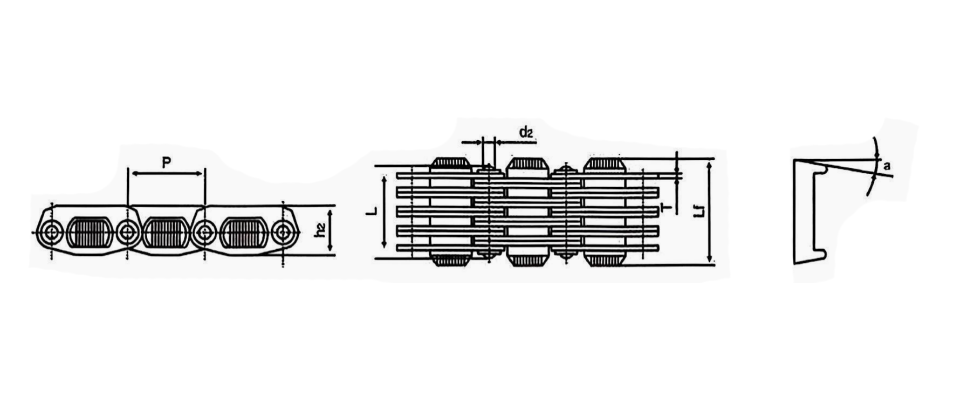

鏈號
節距
銷軸直徑
銷軸長度
鏈板高度
滑片長度
滑片斜角
極限拉伸載荷
每米重量
P
d2
L
h2
Lf
a
kN
kg/m
mm
mm
mm
mm
mm
mm
LD18.75-CVT-A0
18.75
3.0
19.5
9.5
24.0
15°
9.0
1.00
LD19-CVT-A1
19
3.0
25.6
10.7
30.5
15°
12.0
1.41
LD25-CVT-A1-2
25
3.0
30.1
13.5
37.8
15°
21.0
2.23
LD29-CVT-A3
29
3.0
35.3
16.0
44.2
15°
38.5
3.04
LD36-CVT-A4
36
4.0
48.5
20.5
58.5
15°
61.5
5.54
LD36-CVT-A5
36
4.0
60.5
20.5
70.0
15°
71.0
5.54
LD44-CVT-A6
44
5.4
70.0
24.0
77.0
15°
12.5
9.00
LD15.2CVT-L0
15.2
2.8
25.2
9.0
30.6
15°
10.0
1.24
LD20.1CVT-L2
20.1
3.0
28.0
12.7
37.5
15°
21.0
1.97
■滾珠式尺寸參數表
鏈號
節距
鏈板高度
滾珠寬度
滾珠厚度
P
W
b
T
mm
mm
mm
mm
LD10.1-CVT-PSR0
10.1
9.2
12.0
2.9
LD12-CVT-PSR1
12.0
12.0
16.0
4.0
LD13.3-CVT-PSR4
13.3
17.7
25.0
4.9
LD14-CVT-PSR5
14.0
20.5
31.0
5.3
LD16.2-CVT-PSR6
16.2
22.5
31.0
5.3
LD19 |
- |
CVT |
- |
A1 |
(1) |
|
(2) |
|
(3) |
(1)節距
(2)CVT=通用式;PSR=滾珠式
(3)平板鏈
標準包裝訂購
一般按標準包裝(10Ft,即3.048米)長度制作。該鏈條一個編成中包含2個連接鏈節。
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
